Dimensionando un puente Grúa: Un enfoque detallado en el diseño y cálculos

Qué es un puente grúa ?


Los puentes grúa son elementos fundamentales en entornos industriales, facilitando el manejo eficiente de cargas pesadas. En este artículo, exploraremos el proceso de dimensionamiento de un puente grúa en base a uno de nuestros proyectos más recientes. Desde las mediciones iniciales hasta los cálculos detallados de esfuerzos, abordaremos cada aspecto crucial en el diseño y construcción de un puente grúa.

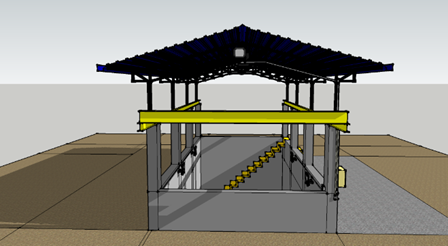

Diseño preliminar de un puente grúa: 2.5 toneladas

Certificación de Equipos de Prueba y Medición

La calidad de un puente grúa comienza con mediciones precisas y confiables. En nuestro enfoque, utilizamos equipos de prueba y medición certificados, asegurando la exactitud en cada fase del proceso. Estos equipos, calibrados y verificados, nos permiten obtener mediciones confiables que sirven como base para los cálculos y dimensionamiento del puente grúa.

Mediciones Precisas: La Base del Éxito

El primer paso en cualquier proyecto de puente grúa es obtener mediciones precisas en el lugar de instalación. En nuestro caso, el cliente requería un puente grúa con un largo de 14.1 metros y una distancia entre vigas (luz) de 5.6 metros. Estas dimensiones, predefinidas por el cliente, sirvieron como base para los cálculos posteriores.

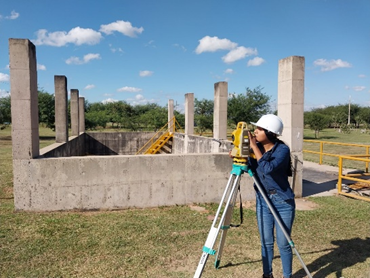

Mediciones del terreno con estación total para diseño y cálculo

Cálculos de Esfuerzos: Garantizando la Robustez Estructural

Para determinar el grosor adecuado de las vigas, es esencial tener en cuenta todos los elementos que contribuyen al peso total. En nuestro proyecto, consideramos el peso a levantar según requerimiento (2500 kg), el peso del polipasto (240 kg) y el peso estimado de las vigas (300 kg), dando como resultado un total de 2890 kg.

Simulación de Carga

Con los pesos establecidos, llevamos a cabo una simulación para evaluar la carga total que la viga carrilera deberá soportar en el voladizo de 1.5 metros. Además, consideramos la ubicación estratégica de los puntos de apoyo y esfuerzos. Colocamos un punto de apoyo en el extremo de la viga carrilera y otro justo en el lugar donde se encuentra el pilar de concreto. Esta disposición asegura una distribución eficiente de las cargas y proporciona una mayor seguridad en el voladizo.

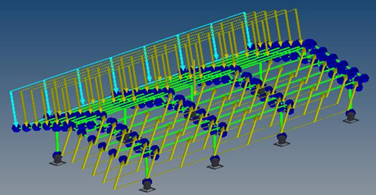

Uso de software especializado (Autodesk Robot Structural Analysis 2017) para simulación de cargasUso de software especializado (Autodesk Robot Structural Analysis 2017) para simulación de cargas






Selección del Acero Adecuado

La elección del material es crucial en el diseño de puentes grúa. Optamos por el acero A36, que tiene una resistencia elástica de 2530 kg/cm² en las fuerzas del eje Y. Al evaluar los puntos de apoyo mencionados anteriormente, determinamos que la viga carrilera soportará una carga de 1445 kg en cada punto, demostrando que el acero A36 cumple de manera óptima con los requisitos para soportar el peso total.

Consideraciones Específicas para Voladizos en Puentes Grúa

Cuando se incorporan voladizos en un puente grúa, es esencial tener en cuenta los puntos de apoyo de la viga testera. Estos puntos son críticos para determinar la carga real sobre la parte de la viga sin pilares de soporte. En nuestro análisis, garantizamos que los puntos de apoyo estén estratégicamente ubicados para optimizar la distribución de cargas.

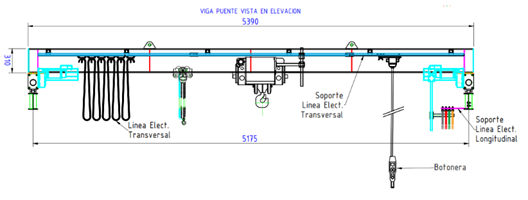

Prueba de puntos de apoyo de los voladizos del puente grúa

Tipo de Acero y Resistencia Elástica

La resistencia elástica del acero es un factor determinante en la viabilidad de los voladizos. Cada tipo de acero tiene su resistencia elástica definida por normativas como la ASTM. En nuestro proyecto, la elección del acero A36 fue respaldada por su resistencia elástica, cumpliendo con las especificaciones necesarias para garantizar la integridad estructural.

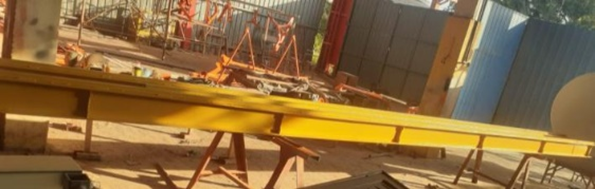

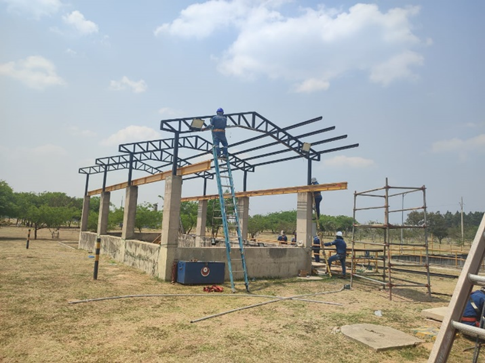

Viga fabricada de acero A36

Cumpliendo con Normas Internacionales: ISO9001 e ISO50001

ISO9001: Calidad en el Proceso de Montaje

La norma ISO9001 establece estándares para sistemas de gestión de calidad. En cada proyecto, seguimos rigurosamente los protocolos definidos por ISO9001. Desde la selección de materiales hasta la instalación final, cada etapa está diseñada para cumplir con los más altos estándares de calidad.

ISO50001: Eficiencia Energética en Acción

La norma ISO50001 se centra en la gestión de la energía y la eficiencia energética. Como únicos certificados en Bolivia de esta norma, no solo nos esforzamos por la calidad, sino también por la eficiencia energética. A través de prácticas sostenibles en el diseño y la implementación, contribuimos a la optimización de recursos y a la reducción del impacto ambiental.

Conclusión: Diseño Eficiente para Resultados Óptimos

En resumen, el dimensionamiento de un puente grúa es un proceso meticuloso que abarca desde las mediciones iniciales hasta la elección del material y los cálculos detallados de esfuerzos. La atención a cada detalle es esencial para garantizar la seguridad, eficiencia y durabilidad del puente grúa en su entorno industrial. En proyectos futuros, la adaptabilidad y la innovación continuarán siendo pilares fundamentales en nuestro enfoque de diseño, asegurando soluciones a medida para las necesidades específicas de nuestros clientes industriales.

En DESMART LTDA, entendemos que, para los clientes industriales, la calidad y la eficiencia son imperativos. Nuestra certificación y adhesión a normas internacionales no solo cumplen con estándares, sino que superan expectativas.

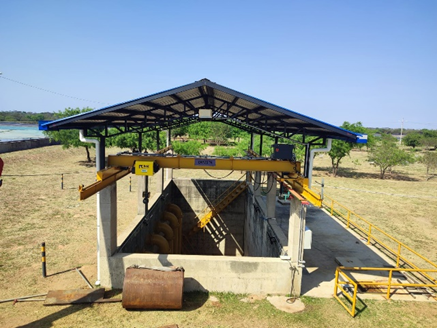

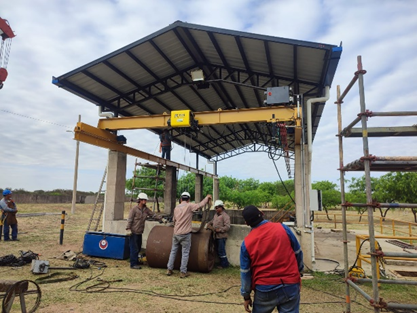

Notas: Vista frontal proyecto concluido.
